알고리즘: 그래프(Graph)의 탐색과 메소드 이해&구현

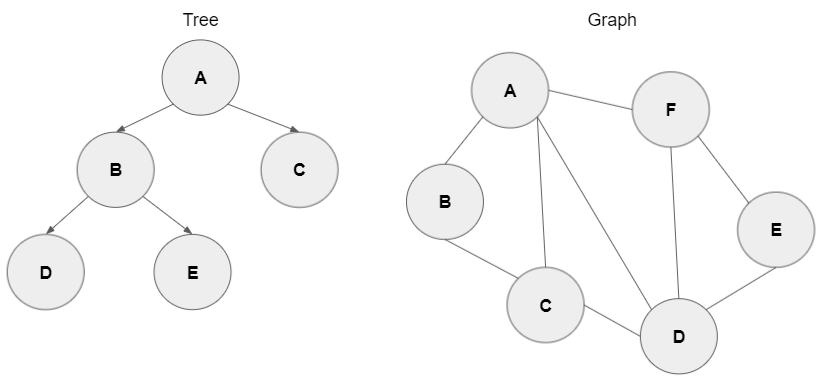

그래프와 트리의 차이

사이클의 유무이다. 노드를 출발해 간선의 방향으로 따라 출발한 노드로 다시 돌아올 수 있다면 사이클이 존재한다고 한다. 하나의 사이클이라도 존재한다면 트리가 될 수 없다. 즉 그래프는 트리를 포함하는 개념이다.

​

그래프

노드(=정점)와 간선으로 이루어진 자료구조를 뜻한다

​

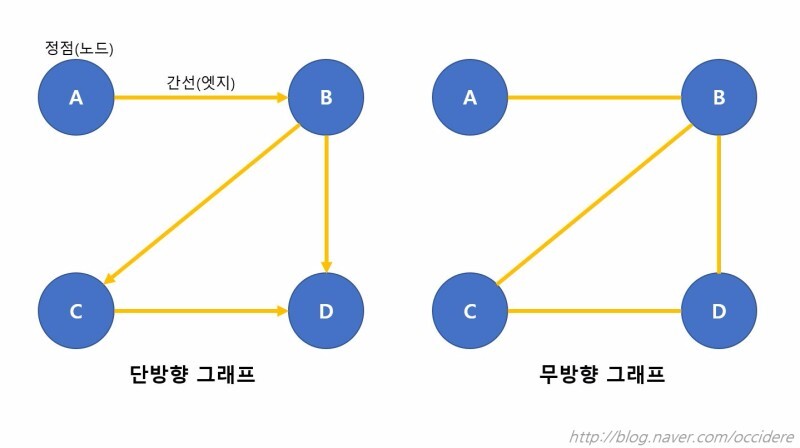

구분

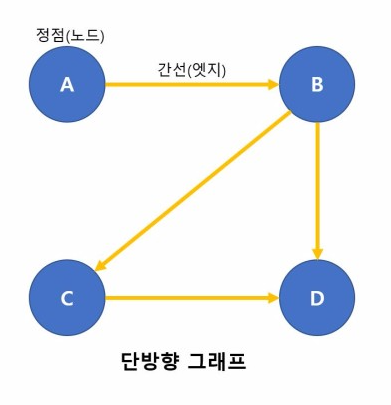

간선에 방향을 표기한 단방향 그래프

연결관계만 표기한 무방향 그래프

​

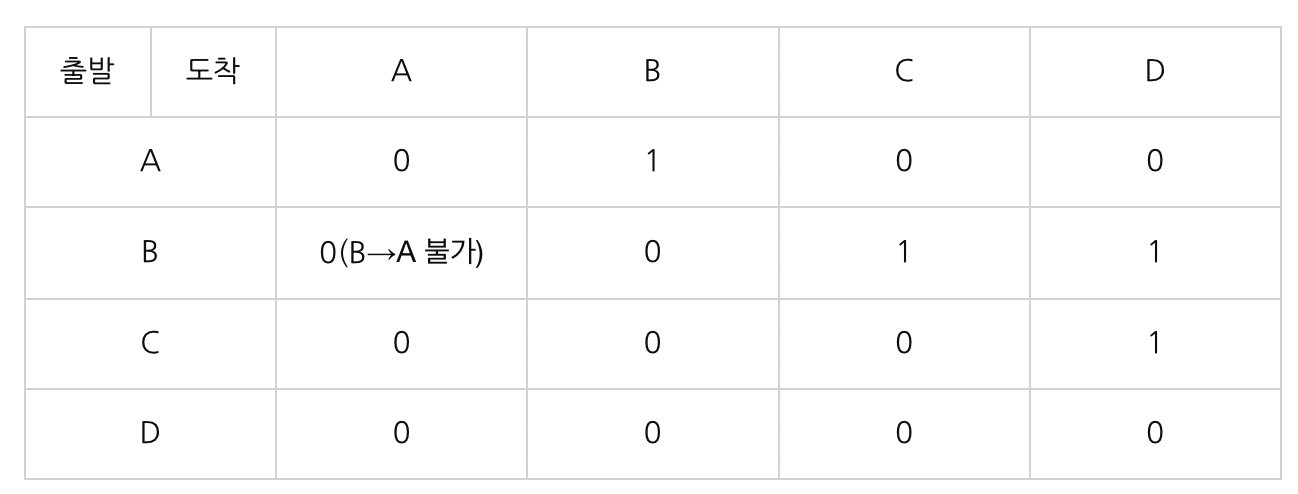

행렬화

노드와 노드의 연결관계를

행렬로 표현해 연산효율을 높힌다

​

예시

A에서 두 번 움직여서 갈 수 있는 곳은?

= 위 행렬을 제곱한다

​

위 행렬에서 필요한 정보

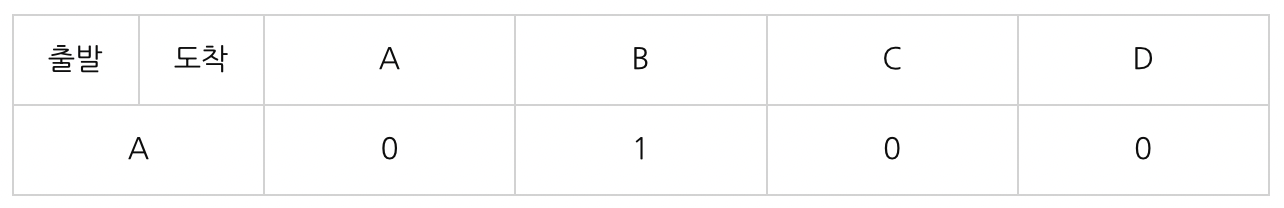

1. A에서 갈 수 있는 노드를 구한다

= A에서 갈 수 있는 노드는 B이다

​

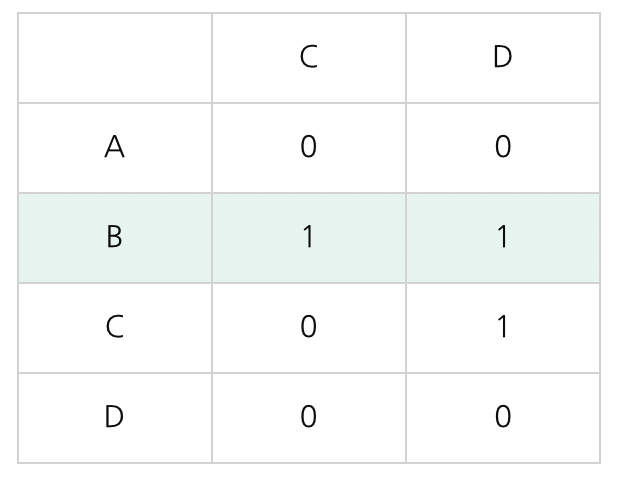

2. 다시 B에서 출발해 도착할 수 있는 곳을 구한다

= 총 2 곳



일반화

행렬을 n제곱하면 각 노드에서 출발해

n번 움직여 도착할 수 있는 경우의 수를 구할 수 있다

​

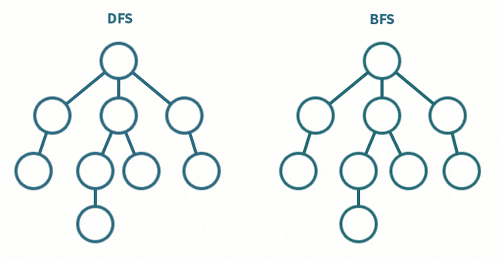

그래프의 탐색

그래프의 탐색 방식은 2가지가 존재한다

DFS(깊이 우선 탐색) 방식

BFS(너비 우선 탐색) 방식

​

DFS(Depth First Search)

[재귀호출, 스택] 을 통해 구현

하위 노드를 모두 탐색하면

이전 노드로 올라가 재탐색

​

BFS(Breadth First Search)

[큐]를 통해 구현

현재 탐색하는 인접한 노드를

계속 탐색하는 것을 반복한다

​

​

메소드의 구현

백준 1260 문제를 기준으로 구현한다

탐색 시작점은 V로 주어진다고 가정한다

​

DFS 구현

재귀나 스택을 통해 DFS를 구현한다보통 2차원 배열을 사용해 그래프의 정보를 저장하는데 2차원 배열이 재귀호출과 잘 맞물리므로 재귀호출을 이용해 DFS를 구현해본다.​

1) 중복해서 탐색하지 않기 위해 탐색을 했다면 배열을 통해 체크한다.

void dfs(int i){
	check[i]=true; //탐색을 시작하면 체크표시
	System.out.print(i+" ");
}

2) 현재 탐색하는 숫자(i)에 대해서 그 하위 숫자(j)와 연결되어있다면 재귀호출을 통해 방문한다.

for(int j=1;j<=N;j++){
	if(arr[i][j]==true && check[j]==false){
	//만약 행렬에 연결관계도 존재하고 && 아직 탐색을 하지 않았다면
    	dfs(j);
	}
}

3) 위 두 논리를 합쳐 메소드를 만든다.

void dfs(int i){
	check[i]=true; //탐색을 시작하면 체크표시
    System.out.print(i+" "); //탐색을 완료했으므로 출력

	for(int j=1;j<=N;j++){
	if(arr[i][j]==true && check[j]==false){
	//만약 행렬에 연결관계도 존재하고 && 아직 탐색을 하지 않았다면
    	dfs(j);
	}
}
}

​

BFS 구현

큐를 통해 BFS를 구현한다. 처음 탐색값 V에 대한 인접한 노드를 큐 입구에 넣어준다. 반복문을 이용하면 1,2,3처럼 오름차순으로 들어갈 것이다. 이 노드들을 출구로 꺼내면 큐 특성상 1,2,3 순서로 다시 나온다. 꺼내면서 해당 노드와 인접한 노드를 입구에 새로 넣어주는 것을 반복하면 BFS를 구현할 수 있다.

1) 큐를 만들어주고 처음 탐색값을 넣는다. DFS처럼 중복해서 탐색하지 않기 위해 배열을 이용해 체크한다.

boolean[] check = new boolean[N+1];

void bfs(){ //처음에 큐를 만들어주기 때문에 매개변수를 사용X

	Queue<Integer> queue = new LinkedList<Integer>();
	queue.offer(start); //처음값을 넣어준다음
	check[start]=true; //체크표시
	System.out.print(start+" ");

    //처음부: 큐 만들어주고 처음 탐색 값 넣기 & 기록

}

2) 큐에 기록된 값이 없을 때까지 반복한다. (isEmpty() 메소드 사용)

3) 현재 탐색하는 노드를 기록해줌과 동시에 삭제한다(poll 메소드 사용)

while(queue.isEmpty()==false){
	int now = queue.poll(); //큐 출구의 노드를 빼면서 동시에 기록

    for(int i=1;i<=N;i++){

		if(arr[now][i] == true && check[i]=false){
     //연결관계가 존재하면서 아직 탐색하지 않은 값이면

		queue.offer(i); //값을 입구에 넣습니다
		check[i]=true;
		System.out.print(i+" ");
		}
	}
}

4) 위 논리들을 합친다

public static void bfs() {
		Queue<Integer> queue = new LinkedList<Integer>();
		queue.offer(V);
		check[V]=true;
		System.out.print(V+" ");

		while(!queue.isEmpty()) {
			int now = queue.poll(); //출구의 노드를 빼면서 동시에 저장

			for(int i=1;i<=N;i++) {
				if(arr[now][i]&&!check[i]) {
					queue.offer(i);
					check[i]=true;
					System.out.print(i+" ");
				}
			}
		}
	}
